Arrow 可壓縮流體分析軟體

產品簡介｜功能特色｜擴充模組｜系統需求｜索取型錄│申請試用

產品簡介

AFT Arrow 專門針對「可壓縮之氣體」，根據其流體特性，準確模擬管網系統中管道、閥、泵和其他單元的相互作用，評估非線性速度變化的氣體在管網系統的表現，將設備性能、模擬分析與管網邏輯圖緊密整合，產生分析報表。

透過 Arrow 易學易用的專業建模與分析功能工具，大幅縮短使用者學習曲線，使用者得以專注在實際的設計工作，實現更可靠、更高品質的管網系統，亦能探求既有系統缺陷原因並排除故障問題！

AFT Arrow 依據管網系統的可壓縮流體特性，
預測管道、閥、泵和其他管件的相互作用！
評估新設計的表現，並確保符合設計要求！
鑑別並校正存在於系統中的操作問題！
成本更低！效率更高！更加可靠的管網系統！

重點功能

針對 高速到低速&高壓到低壓之氣體、熱傳導、高壓縮(音速與近音速) 之流體路徑或複雜的管網系統進行：

  • 流量與流速分析
  • 靜態與動態壓力分析
  • 管徑決定、管道尺寸&選型
  • 溫度與熱傳分析
  • 閥件、壓縮機/風機選型

功能介紹

強大的管網求解器

Arrow 強大的分析求解器同時解決了五個重要的方程式：質量&能量守恆、動量方程、氣體狀態方程及馬赫方程，導出真實精準的可壓縮流答案，超越了流體流動的分析邊界！

提供馬赫方法、集總方法以及單管壓損計算方法，且包含管線熱傳、熱交換器模型與不同流體性質的熱膨脹分析功能，以及獨特的絕熱分析功能、等溫&廣義的熱傳遞分析功能和聲波阻塞(sonic choke)分析功能。

Arrow 複雜的理論基礎與強大的分析功能以清晰的使用者介面、簡潔的操作模式呈現！

多樣化模擬分析類型

    • 管徑決定 & 管網流量平衡計算
    • 壓降計算：計算管路各點靜態、動態壓力與流向
    • 流速計算：包括聲波阻塞在內的高速流動分析
    • 管網能量平衡：熱傳模擬與溫降計算
    • 壓縮機&風機選型
    • 控制閥Cv,Kv值、安全閥等閥件選型
    • 模擬系統運作與元件交互作用(啟用/關閉/位置配置)
    • 阻塞流量(choked flow)計算
    • 熱交換器內換熱管之熱傳計算
    • 設計 & 分析關鍵的流動條件，包含閃火與洩壓系統
    • 組合非反應混合物並分析由相交流產生的動態混合物
    • 模擬旋轉管道系統
      如蒸汽和燃氣輪機中的旋轉管道系統
    • 模擬高程變化的影響
      如高層建築、地上/地下管道中的變化

壓縮機/風機選型：
包括串聯或並排的壓縮機/風機運轉、flow vs. head、壓縮熱、不同速度、控制出口壓力，協助使用者掌握壓縮機與系統間的交互影響。

系統運轉：
快捷地設定整個系統模型的變化參數，包括運轉中壓縮機數量或速度、控制閥設定、閥定位、流體性質等，建立實際且準確的系統特徵。
控制閥選型：
快速決定控制閥性能與確保精確的壓損，模擬運轉時的壓力、流量控制與洩壓閥。
窒流(Choked Flow)：
危險的閃火或釋放(壓)系統，以及包括聲阻(Sonic Choking)容許設計的解決能力。

分析報表區

分析結果可分別生成：

    • 數據表格型式的「文字報表」
    • 流量、溫度、壓力等曲線變化的「圖形報表」
    • 可自行編輯備註訊息的網管模型「視覺報表」

文字報表：單獨呈現管線或接合部份，使用者可指定觀看一般部分、接合部分、附屬部分的報表內容，例如一般部分提供壓縮機/風扇、閥、熱交換器的摘要，接合部份可以檢閱所有接合處的報表結果。
使用者可自訂表格欄位項目，篩選物件和參數的顯示、單位、順序（包含分類）以方便檢閱，或直接儲存成Microsoft Excel與Adobe PDF檔案格式。

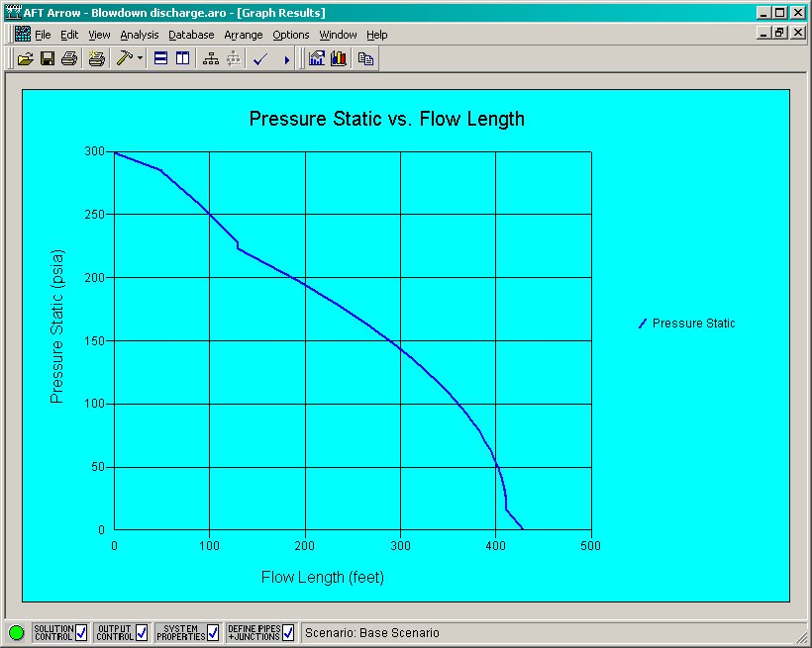

圖形報表：快速生成管線流體、壓力、溫度和其它特性的曲線圖結果。

視覺報表：利用圖解呈現所選擇的模型輸出/輸入參數，並可在管線模型上顯示代表自定壓力、溫度、流體和多種特性等的多種顏色變化。

[Arrow 8 新功能] 視覺報表強化：使用者可自訂要呈現於視覺報表之特定單元參數~

CST 系統建造與運轉成本分析

Arrow 可快速地計算系統的建造成本，包括初始建設的材料及安裝費用，更可進一步估算運轉時期的經常性費用，包含電費（週期性電價）、維護費用等。使用者亦可自定義材料成本與工程費用資料庫，實現更精準的成本估算！

第三方軟體整合協作

第三方軟體整合接口允許使用者進行協作

  • 匯入/匯出數據文件（管道佈置圖與尺寸數據）：
    CAESAR II Neutral files、EPANET files、Excel、GIS Shapefile
  • 匯入*.pcf 格式文件（管道組件檔案）：
    CADWorx Plant Pro.、AutoCAD Plant 3D、SmartPlant等

交互式工作環境

Arrow 提供圖形化建模區與參數化視窗的交互式工作環境，極富邏輯與彈性，清晰易讀、操作簡易！

管網模型是由管道和單元之元件所構成，使用者透過從內建的元件資料庫拖放元件至建模區，以及使用2D或ISO（等角）方式建立結構廣泛的管網模型，包括開放/封閉（再循環）系統、分歧系統、迴路系統等，且無模型大小限制，再透過點擊元件即可設定其屬性。

建模與分析元件

管道以及單元，包含歧管、異徑、三通或WYE（使用Idelchik and Miller損失關係）、彎頭、儲槽（多達25根管線連接為一）、閥、止回閥、控制閥（壓力支撐、壓降、恆定的壓降、流體）、洩壓閥、盲端、孔板、文氏流量計、濾網、噴嘴、壓縮機/風機、熱交換器、分離器、通用元件、指定壓力、指定流量。


內建國際通用標準
（API 526，ANSI / ISA-75.01.01）

方案管理員

方案管理員 Scenario Manager 允許同一個管網模型套用多種不同參數工況，分別建立「假設」的設計方案，並同時進行分析，節省重複建模的時間，最後一起比較結果，以供快速評估、選擇最符合需求的配置設計！

[Arrow 8 新功能] 使用者可進一步指定特定項目，進行多個設計方案之間的數據比較~

客製化資料庫

Arrow 內建標準28種氣體與 NIST REFPROP 氣體屬性資料庫，包含管道、閥件、彎頭、保溫等，使用者亦可自定義，自行加入所需的資料數據。

[選購] 擴充性質資料庫

  • Chempak Suite流體性質資料庫：
    內含額外近600種可壓縮流體性質資料

～提供 ASME & NBS 高準度蒸汽性質庫及工具～

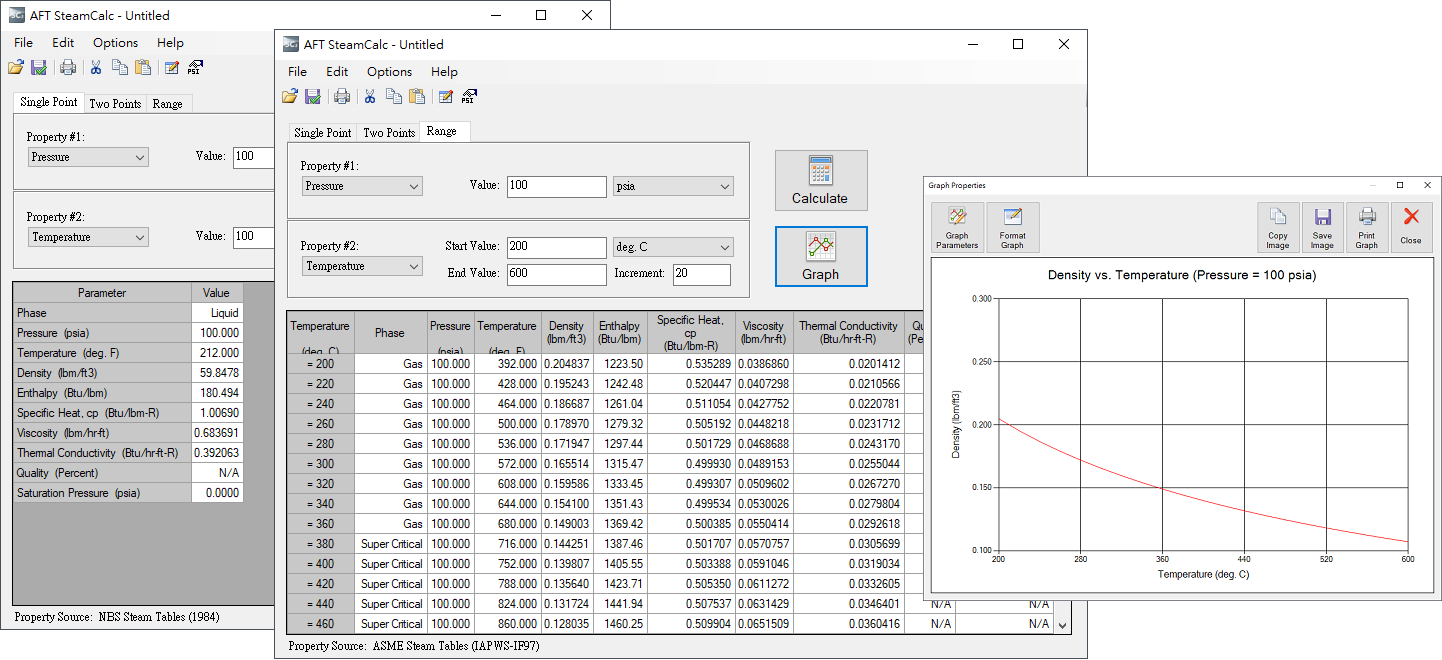

SteamCalc 蒸汽性質資料庫(附贈)

可直接存取或建立流體性質數據

  1. 計算水與蒸汽特性方程式：
    • 1997 ASME Steam Tables 水與蒸汽資料表
    • 1984 National Bureau of Standards 國家標準局
  2. VIEWER 檢視器：
    指定單點、二點或範圍的蒸汽性質分析，由使用者自訂輸出的參數與單位，計算結果可儲存、列印、複製
水與蒸汽性質資料：
Bulk Modulus of Elasticity、Compressibility Factor、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Phase、Prandtl Number、Pressure、Quality、
Saturation Temperature、Sonic Velocity、Specific Heat cp & cv、Specific Volume、Temperature subcool、Temperature Superheat、Temperature、Thermal Conductivity、Viscosity

透過下載免費的Viewer檢視器，可以分享您的AFT Arrow管網系統模型！

    • 開啟模型、檢視所有視窗內容：
      建模空間、輸入/輸出文字報表、視覺化報表、圖形結果
    • 運行模型與圖形輸出數據
    • 列印與匯出數據
    • 無法透過Viewer編輯、建立模型！


Download
Arrow Viewer



強大的管網求解器

Arrow 強大的分析求解器同時解決了五個重要的方程式：質量&能量守恆、動量方程、氣體狀態方程及馬赫方程，導出真實精準的可壓縮流答案，超越了流體流動的分析邊界！

提供馬赫方法、集總方法以及單管壓損計算方法，且包含管線熱傳、熱交換器模型與不同流體性質的熱膨脹分析功能，以及獨特的絕熱分析功能、等溫&廣義的熱傳遞分析功能和聲波阻塞(sonic choke)分析功能。

Arrow 複雜的理論基礎與強大的分析功能以清晰的使用者介面、簡潔的操作模式呈現！

多樣化模擬分析類型

    • 管徑決定 & 管網流量平衡計算
    • 壓降計算：計算管路各點靜態、動態壓力與流向
    • 流速計算：包括聲波阻塞在內的高速流動分析
    • 管網能量平衡：熱傳模擬與溫降計算
    • 壓縮機&風機選型
    • 控制閥Cv,Kv值、安全閥等閥件選型
    • 模擬系統運作與元件交互作用(啟用/關閉/位置配置)
    • 阻塞流量(choked flow)計算
    • 熱交換器內換熱管之熱傳計算
    • 設計 & 分析關鍵的流動條件，包含閃火與洩壓系統
    • 組合非反應混合物並分析由相交流產生的動態混合物
    • 模擬旋轉管道系統
      如蒸汽和燃氣輪機中的旋轉管道系統
    • 模擬高程變化的影響
      如高層建築、地上/地下管道中的變化
壓縮機/風機選型：
包括串聯或並排的壓縮機/風機運轉、flow vs. head、壓縮熱、不同速度、控制出口壓力，協助使用者掌握壓縮機與系統間的交互影響。
系統運轉：
快捷地設定整個系統模型的變化參數，包括運轉中壓縮機數量或速度、控制閥設定、閥定位、流體性質等，建立實際且準確的系統特徵。
控制閥選型：
快速決定控制閥性能與確保精確的壓損，模擬運轉時的壓力、流量控制與洩壓閥。
窒流(Choked Flow)：
危險的閃火或釋放(壓)系統，以及包括聲阻(Sonic Choking)容許設計的解決能力。

分析報表區

分析結果可分別生成：

    • 數據表格型式的「文字報表」
    • 流量、溫度、壓力等曲線變化的「圖形報表」
    • 可自行編輯備註訊息的網管模型「視覺報表」

文字報表：單獨呈現管線或接合部份，使用者可指定觀看一般部分、接合部分、附屬部分的報表內容，例如一般部分提供壓縮機/風扇、閥、熱交換器的摘要，接合部份可以檢閱所有接合處的報表結果。
使用者可自訂表格欄位項目，篩選物件和參數的顯示、單位、順序（包含分類）以方便檢閱，或直接儲存成Microsoft Excel與Adobe PDF檔案格式。

圖形報表：快速生成管線流體、壓力、溫度和其它特性的曲線圖結果。

視覺報表：利用圖解呈現所選擇的模型輸出/輸入參數，並可在管線模型上顯示代表自定壓力、溫度、流體和多種特性等的多種顏色變化。[Arrow 8 新功能] 視覺報表強化：使用者可自訂要呈現於視覺報表之特定單元參數~

CST 系統建造與運轉成本分析

Arrow 可快速地計算系統的建造成本，包括初始建設的材料及安裝費用，更可進一步估算運轉時期的經常性費用，包含電費（週期性電價）、維護費用等。使用者亦可自定義材料成本與工程費用資料庫，實現更精準的成本估算！

第三方軟體整合協作

第三方軟體整合接口允許使用者進行協作

  • 匯入/匯出數據文件（管道佈置圖與尺寸數據）：
    CAESAR II Neutral files、EPANET files、Excel、GIS Shapefile
  • 匯入*.pcf 格式文件（管道組件檔案）：
    CADWorx Plant Pro.、AutoCAD Plant 3D、SmartPlant等

交互式工作環境

Arrow 提供圖形化建模區與參數化視窗的交互式工作環境，極富邏輯與彈性，清晰易讀、操作簡易！

管網模型是由管道和單元之元件所構成，使用者透過從內建的元件資料庫拖放元件至建模區，以及使用2D或ISO（等角）方式建立結構廣泛的管網模型，包括開放/封閉（再循環）系統、分歧系統、迴路系統等，且無模型大小限制，再透過點擊元件即可設定其屬性。

建模與分析元件

管道以及單元，包含歧管、異徑、三通或WYE（使用Idelchik and Miller損失關係）、彎頭、儲槽（多達25根管線連接為一）、閥、止回閥、控制閥（壓力支撐、壓降、恆定的壓降、流體）、洩壓閥、盲端、孔板、文氏流量計、濾網、噴嘴、壓縮機/風機、熱交換器、分離器、通用元件、指定壓力、指定流量。


內建國際通用標準
（API 526，ANSI / ISA-75.01.01）



方案管理員

方案管理員 Scenario Manager 允許同一個管網模型套用多種不同參數工況，分別建立「假設」的設計方案，並同時進行分析，節省重複建模的時間，最後一起比較結果，以供快速評估、選擇最符合需求的配置設計！

[Arrow 8 新功能] 使用者可進一步指定特定項目，進行多個設計方案之間的數據比較~

客製化資料庫

Arrow 內建標準28種氣體與 NIST REFPROP 氣體屬性資料庫，包含管道、閥件、彎頭、保溫等，使用者亦可自定義，自行加入所需的資料數據。

[選購] 擴充性質資料庫

  • Chempak Suite流體性質資料庫：
    內含額外近600種可壓縮流體性質資料

～提供 NBS/ASME 高準度蒸汽性質庫及工具～

SteamCalc 蒸汽性質資料庫(附贈)
可直接存取或建立流體性質數據
  1. 計算水蒸氣特性方程式：
    • 1997 ASME Steam Tables 水與蒸氣資料表
    • 1984 National Bureau of Standards 國家標準局
  2. VIEWER 檢視器：
    指定單點、二點或範圍的蒸汽性質分析，由使用者自訂輸出的參數與單位，計算結果可儲存、列印、複製
水與蒸汽性質資料：
Bulk Modulus of Elasticity、Compressibility Factor、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Phase、Prandtl Number、Pressure、Quality、 Saturation Temperature、Sonic Velocity、Specific Heat cp & cv、Specific Volume、Temperature subcool、Temperature Superheat、Temperature、Thermal Conductivity、Viscosity

透過下載免費的Viewer檢視器，可以分享您的AFT Arrow管網系統模型！

    • 開啟模型、檢視所有視窗內容：
      建模空間、輸入/輸出文字報表、視覺化報表、圖形結果
    • 運行模型與圖形輸出數據
    • 列印與匯出數據
    • 無法透過Viewer編輯、建立模型！


Download
Arrow Viewer



擴充摸組 (另購)

選購的 Arrow 功能擴充模組 在可壓縮流體管網系統模型的基礎上，提供專門且專業的設計與模擬功能，滿足使用者的進階需求，擴充模組可個別搭配 Arrow 模型或共同整合使用～

單獨確定每條管路尺寸的日子已經過時了！
ANS模組使用先進的智能求解方法IntelliFlow找出最小化成本的參數組合！
管道建置與能源成本得以顯著降低10-15％！

ANS 管徑自動優化模組 效益：

    • 最大限度地降低系統建置與全生命週期成本
    • 實現管網系統整體流量平衡
    • 確保在多個設計工況中滿足性能要求
    • 設計者可了解真正控制的因素
    • Arrow使用者能夠更輕鬆上手ANS模組

ANS模組使用IntelliFlow，結合先進的數字搜索演算法和管道流體模擬法，以集成方式自動調整所有管道和系統組件的尺寸，最大限度地降低成本！

ANS模組在Arrow 模型上僅「增加1%」額外的工作量，全球用戶經驗證實，管道建置與運轉成本得以顯著「降低10-15%」！

　ANS模組功能：

    1. 自動優化調整管道/風管尺寸，最小化管道/風管重量、容積或系統成本
    2. 輸入設計要求 (如：管道流速、壓力梯度、壓力和流量等)，自動調整尺寸
    3. 減少壓縮機/風機的能耗將管道和壓縮機/風機指定為群組，一起執行自動優化選型
    4. 壓縮機/風機壓升、趨近BEP(最佳效率點)、動力的優化，控制閥壓降、開度百分比的優化，以滿足不同設計方案的案例要求
    5. 採用業界領先的搜索算法，以找到最佳的選型結果
    6. 從Excel輕鬆導入管道和設備成本數據
  • 如何使用ANS模組？

依「優化選型面板」輸入目標，運行模型，ANS模組將自動針對管道進行優化選型。

設定項目包含：選擇優化目標(最小化重量、體積或成本)、選擇優化管道、候選集(允許的管道尺寸範圍)、設計要求、指定成本數據庫、優化選型演算法、從屬設計方案。

輸入變量與目標，GSC模組將自動快速求解答案！
大幅降低傳統手動反覆分析時間，有效提高準確率與生產力！

GSC 目標求解模組 效益：

  • 評估系統參數變更的影響
  • 自動執行迭代分析，節省時間
  • 模擬控制系統行為

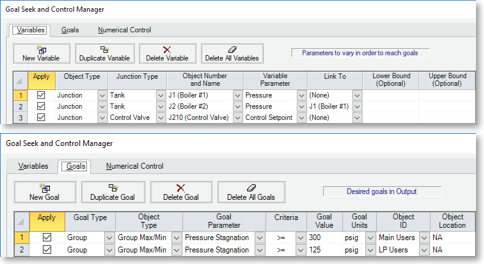

GSC目標求解模組強大而高效的數值優化引擎，能夠處理具有大量參數和目標的模型，並自動執行迭代、目標搜索、模擬系統中控制功能，快速針對不同系統參數值求解，避免繁瑣的人工反覆運算，以滿足使用者設定的目標！

GSC模組允許使用者在整個系統的多個位置定義多個變數與目標終點；目標可以是單點、不同點或總計終點。

　GSC模組功能：

    1. 設置多目標與多變數之自動求解
    2. 設定單點目標、不同目標與加總目標
    3. 通過自動調整管道摩擦與縮放，來匹配測量數據，以校準模型
    4.  變數或目標的建模參數，包括：
      • 壓縮機/風機：轉速、流量、揚程、葉輪直徑
      • 閥：開度、Cv/k、壓差、流量
      • 儲槽：壓力、溫度
      • 控制閥：設定點、開度
      • 孔板：直徑、流孔面積
      • 熱交換器：熱效率、溫度、換熱面積、U值
      • 噴嘴：面積、損失係數K、出口壓力
  • GSC模組模組可以回答以下問題：
    • 數個閥門的開度需要多少，才能在系統中的設備間產生足夠的壓差？
    • 壓縮機/風機的轉速需要多少，才將達到多個儲槽指定的流量？

XTS模組自動變更靜態分析參數，實現系統的動態模擬！
進行許多隨時間變化的關鍵模擬分析！

XTS 延時動態分析模組 效益：

    • 了解關鍵參數隨時間變化的情況
    • 自動更改參數以進行動態模擬
    • 圖形分析結果包含動畫，呈現動態的延時變化
當靜態分析無法模擬並判斷隨時間變化的重要設計參數時，XTS模組透過自動變更一系列靜態分析的參數，將建模功能擴展到時程，得以實現「系統的動態模擬」，包含模擬時間瞬變、事件觸發瞬變以及系統組件本身特性發生的固有瞬變。

　XTS模組功能：

    • 可模擬多種的時間事件下管路系統的各點壓力、流量變化情形，時間事件包含：
      • 儲槽內的壓力追蹤（預測充滿和排空儲槽的時長）
      • 壓縮機啟動/停止與速度變化
      • 閥門開度的變化
      • 控制閥設定值變化

～最完整、最便利、最佳整合的 流體性質資料庫及工具～

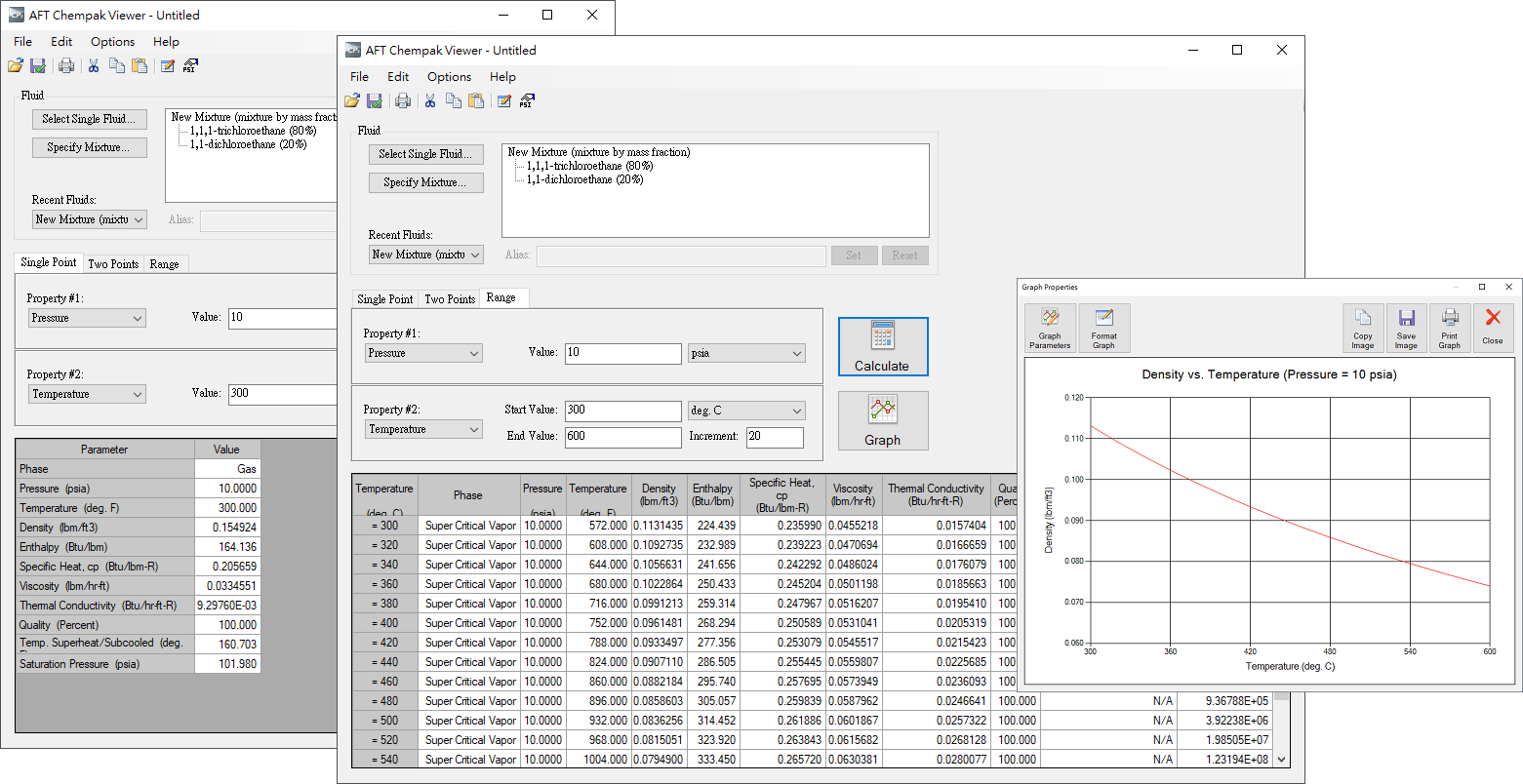

ChemPak 流體性質資料庫

Chempak 流體性質資料庫為AFT系列軟體提供多種流體的熱物理特性，且具備有混合能力，計算後的所有流體屬性均可透過性質檢視器獲得。

    1. Property Database 流體性質庫：
      • ～700項不可壓縮流體性質資料 for Fathom、Impulse
        可組合非反應的靜態混合多種流體結果來建模
      • ～600項可壓縮流體(氣體)性質資料 for Arrow
        可從交匯的流動獲得靜態混合與動態混合結果來建模
    2. VIEWER 檢視器：
      由指定單點、二點或某範圍間(單種或混合)查詢流體性質
流體性質資料：
Bulk Modulus of Elasticity、Compressibility Factor、Critical Pressure、Critical Temperature、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Molecular Weight、Phase、 Prandtl Number、Pressure、Quality、Saturation Pressure、Saturation Temperature、Sonic Velocity、Specific Heat, cp & cv、Specific Volume、Surface Tension、Temp. Superheat/Subcooled、Temperature、Thermal Conductivity、Viscosity、Volume Expansivity

單獨確定每條管路尺寸的日子已經過時了！
ANS模組使用先進的智能求解方法IntelliFlow找出最小化成本的參數組合！
管道建置與能源成本得以顯著降低10-15％！



ANS (Automated Network Sizing)│管徑自動優化模組

ANS模組使用IntelliFlow，結合先進的數字搜索演算法和管道流體模擬法，以集成方式自動調整所有管道和系統組件的尺寸，最大限度地降低成本！

ANS模組在Arrow模型上僅「增加1%」額外的工作量，全球用戶經驗證實，管道建置與運轉成本得以顯著「降低10~15%」！

  • ANS模組效益：
    • 最大限度地降低系統建置與全生命週期成本
    • 實現管網系統整體流量平衡
    • 確保在多個設計工況中滿足性能要求
    • 設計者可了解真正控制的因素
    • Arrow使用者能夠更輕鬆上手ANS模組

  • 如何使用ANS模組？

依「優化選型面板」輸入目標，運行模型，ANS模組將自動針對管道進行優化選型。

設定項目包含：選擇優化目標(最小化重量、體積或成本)、選擇優化管道、候選集(允許的管道尺寸範圍)、設計要求、指定成本數據庫、優化選型演算法、從屬設計方案。

　ANS模組功能：

    1. 調整管道尺寸，最小化管道重量、管道容積或系統成本
    2. 輸入設計要求 (如：壓力、流量、速度或NPSH) ，自動調整尺寸
    3. 減少壓縮機/風機的能耗
    4. 將管道和壓縮機/風機指定為群組，一起執行自動優化選型
    5. 自動優化調整管道尺寸，對壓縮機/風機、閥進行優化選型， 以滿足不同設計方案的案例要求
    6. 採用業界領先的搜索算法，以找到最佳的選型結果
    7. 從Excel輕鬆導入管道和設備成本數據

輸入變量與目標，GSC模組將自動快速求解答案！
大幅降低傳統手動反覆分析時間，有效提高準確率與生產力！



GSC (Goal Seek & Control)│目標求解模組



輸入變量與目標，GSC模組將自動快速求解答案！

GSC目標求解模組強大而高效的數值優化引擎，能夠處理具有大量參數和目標的模型，並自動執行迭代、目標搜索、模擬系統中控制功能，快速針對不同系統參數值求解，避免繁瑣的人工反覆運算，以滿足使用者設定的目標！

GSC模組允許使用者在整個系統的多個位置定義多個變數與目標終點；目標可以是單點、不同點或總計終點。

  • GSC模組模組可以回答以下問題：
    • 數個閥門的開度需要多少，才能在系統中的設備間產生足夠的壓差？
    • 壓縮機/風機的轉速需要多少，才將達到多個儲槽指定的流量？
  • GSC模組效益：
    • 評估系統參數變更的影響
    • 自動執行迭代分析，節省時間
    • 模擬控制系統行為

　GSC模組功能：

    1. 設置多目標與多變數之自動求解
    2. 設定單點目標、不同目標與加總目標
    3. 通過自動調整管道摩擦與縮放，來匹配測量數據，以校準模型
    4.  變數或目標的建模參數，包括：
      • 壓縮機/風機：轉速、流量、揚程、葉輪直徑
      • 閥：開度、Cv/k、壓差、流量
      • 儲槽：壓力、溫度
      • 控制閥：設定點、開度
      • 孔板：直徑、流孔面積
      • 熱交換器：熱效率、溫度、換熱面積、U值
      • 噴嘴：面積、損失係數K、出口壓力

XTS模組自動變更靜態分析參數，實現系統的動態模擬！
進行許多隨時間變化的關鍵模擬分析！

XTS (Extended Time Simulation)│延時動態分析模組

當靜態分析無法模擬並判斷隨時間變化的重要設計參數時，XTS模組透過自動變更一系列靜態分析的參數，將建模功能擴展到時程，得以實現「系統的動態模擬」，包含模擬時間瞬變、事件觸發瞬變以及系統組件本身特性發生的固有瞬變。
  • XTS模組效益：
    • 了解關鍵參數隨時間變化的情況
    • 自動更改參數以進行動態模擬
    • 圖形分析結果包含動畫，呈現動態的延時變化
　XTS模組功能：
    • 可模擬多種的時間事件下管路系統的各點壓力、流量變化情形，時間事件包含：
      • 儲槽內的壓力追蹤（預測充滿和排空儲槽的時長）
      • 壓縮機啟動/停止與速度變化
      • 閥門開度的變化
      • 控制閥設定值變化

～最完整、最便利、最佳整合的 流體性質資料庫及工具～

ChemPak 流體性質資料庫
ChemPak 流體性質檢視器可查看並選取Property Database流體性質庫中任何流體，並根據質量或莫耳(mole)準則組合成非反應性混合物，同時能夠透過輸入單點、兩點或一範圍之參數以計算流體或混合物的屬性。
  1. Property Database 流體性質庫：
    • ～700項不可壓縮流體性質資料 for Fathom、Impulse
      可組合非反應的靜態混合多種流體結果來建模
    • ～600項可壓縮流體(氣體)性質資料 for Arrow
      可從交匯的流動獲得靜態混合與動態混合結果來建模
  2. VIEWER 檢視器：
    由指定單點、二點或某範圍間(單種或混合)查詢流體性質
流體性質資料：
Bulk Modulus of Elasticity、Compressibility Factor、Critical Pressure、Critical Temperature、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Molecular Weight、Phase、 Prandtl Number、Pressure、Quality、Saturation Pressure、Saturation Temperature、Sonic Velocity、Specific Heat, cp & cv、Specific Volume、Surface Tension、Temp. Superheat/Subcooled、Temperature、Thermal Conductivity、Viscosity、Volume Expansivity

擴充摸組

Arrow modules 為廣泛的管線系統模型化軟體，提供可壓縮流系統的分析；每個模組能夠獨立或進行協同作業。

GSC (Goal Seek & Control)│目標探索模組

GSC 目標探索模組 的功能能夠快速的評估影響系統參數的能力。GSC 模組使製程自動化，所需的時間比傳統手工反覆的分析比較相對的較少。確認閥門開啟的百分比將取得終點鑑定閥易變的損失係數，並指定所求的流率值。

GSC 模組精密的終點收尋引擎允許使用者在整個系統的多個位置定義多個變數和終點。終點可能是單點，不同點或總計。GSC 模組回答問題如：泵浦速度將執行指定總流體至倍數、儲槽或閥位置將產生所需求的不同供應壓力在系統的設備之間。

系統模型化讓使用者擁有新的水準與無限的發展並提升效率，有效模型化參數能夠包含下列功能：

  • 泵浦 – 速度、流量, head rise、葉輪直徑
  • 閥 – 開啟百分比、Cv/K、deltaP、流量
  • 液體水平、溫度
  • 控制閥 – setpoint、開啟百分比
  • 流孔板 – 直徑、面積
  • 熱交換器 – 熱比率、溫度、面積、U值
  • 霧狀排出 – 面積、K值、出口壓力

CST (Cost Estimation)│系統建造與運轉成本計算模組

在初始設計階段大多數典型的管線或導管系統管徑已被定義了，傳統的方法於設計階段和成本定義之間佔用太多的時間，系統的成本蒙蔽影響了設計的方案。由系統上計算成本，CST 系統建造與運轉成本計算模組 讓系統設計與成本估價緊緊的結合，發展有效的成本效益。

Fathom 清楚顯示永久和生命週期成本在設計上的影響，透過Fathom 模型，CST 模組於定義系統元件和管線成本提供彈性化工具。除了既有傳統資訊，報表也涵蓋總成本和維修費用。

CST 模組提供使用者自由安排成本資料，透過元件分類、設備種類、專案或所需要的其他安排。

Database Manager 讓使用者在資料庫內輕易的移動、新建資料並管理系統內模型的資料。除了已擁有的資料外，CST 模組結合Aspen Icarus Kbase 和可選擇的MeansData 模組，準備好廣泛的工業標準上存取至成本資訊。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 (32/64位元)
硬體需求處理器：四核i7處理器
顯示卡：1024x768 SVGA 以上
RAM：建議4GB以上
硬碟空間：5GB可用空間​
應用行業
石油、化學製程系統核能、火力電廠系統氣體分配系統生物科技、製藥製程系統
造紙製程系統礦砂、水泥輸送系統半導體、電子製造系統純/廢水處理系統
空調、冷凍系統給/排水、消防系統汽車、船艦系統航空、航太系統
首頁
關於呈榮
解決方案
產品資訊
工程服務
資源中心
聯絡我們
解決方案
建築土木類
方法製程類
機械設備類
整廠管線類
儀表電氣類
其他類
FOLLOW US​
sos-logo_150px

遠端支援

wm_icon_social_media_FTP_v2

FTP雲端硬碟

wm_icon_social_media_Facebook

Facebook

wm_icon_social_media_Youtube_v2

YouTube

wm_icon_social_media_line@_v2

Line@官方帳號

wm_icon_social_media_Questionnaire_v2
用戶意見回饋

電子報訂閱

姓名與公司名稱 *

電子郵件 *

感興趣的類別 *
建築土木類
方法製程類
機械設備類
整廠管線類
儀表電氣類
其他類

首頁
關於呈榮
解決方案
產品資訊
工程服務
資源中心
聯絡我們

建築土木類
方法製程類
機械設備類
整廠管線類
儀表電氣類
其他類

遠端支援
Facebook
YouTube
Line@官方帳號
用戶意見回饋

AUTOSOFTWARE TECHNOLOGY © 1998-2024 版權所有
關閉選單
